型号 :3WP60
行程 :60mm
重量:500kg
最大承受推力:2100kg

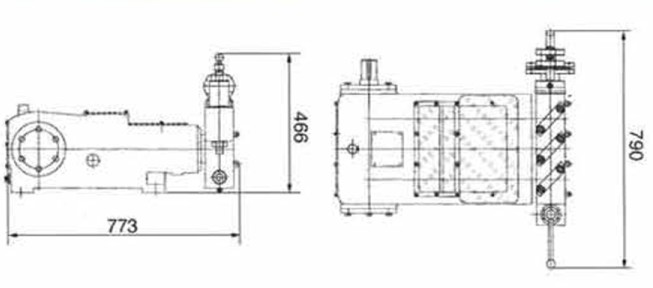

结构简图:
简介:
1.用途:
适用于高压清洗(高压清洗泵),传输流体(流程泵),阀门和管道的压力检测(高压试压泵),油田注水(油田注水泵,锅炉注水泵),反渗透工艺(海水淡化泵)等一切需要高压流体的工况。
2.组装形式:
固定式、移动式、卧式、立式
3.传动形式:
a1,电机传动(电机定速传动<普通电机>,调速电机传动<电磁调速电机,变频电机>)
b1,柴油机传动
a2,皮带轮传动
b2,齿轮传动(泵内置齿轮,硬齿面减速机)
a3,固定转速
b3,变频
4.选型确认参数:
a,使用工况压力(MPa)
b,额定流量(L/Min 或 M3/h)
c,传输介质名称
d,传输介质温度
e,泵工作制度:连续工作/间断工作
f,匹配原动机要求:电机是否防爆、变频;柴油机
g,泵具体工况用途
5.参数表(注:参数表中所列数据,并非泵全部参数资料,不同参数需求,敬请来电垂询!)
3WP60 型三柱塞高压泵性能参数表 | |||||||||||||
泵行程 mm | 60 | ||||||||||||
直径 mm | 72 | 65 | 60 | 50 | 42 | 38 | 30 | 27 | 22 | 20 | 19 | 16 | |
工作压力 Mpa | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | |
泵转速 | 流量 L/Min M3/h 功率 KW | ||||||||||||
90 | L/Min | 66.0 | 53.8 | 45.8 | 31.8 | 22.4 | 18.4 | 11.5 | 9.3 | 6.2 | 5.1 | 4.6 | 3.3 |
M3/h | 3.6 | 3.0 | 2.5 | 1.8 | 1.2 | 1.0 | 0.6 | 0.5 | 0.3 | 0.3 | 0.3 | 0.2 | |
KW | 2.6 | 6.5 | 7.3 | 7.6 | 7.2 | 7.3 | 6.9 | 7.4 | 7.4 | 7.1 | 7.3 | 6.5 | |
110 | L/Min | 80.6 | 65.7 | 56.0 | 38.9 | 27.4 | 22.5 | 14.0 | 11.3 | 7.5 | 6.2 | 5.6 | 4.0 |
M3/h | 4.8 | 3.9 | 3.4 | 2.3 | 1.6 | 1.3 | 0.8 | 0.7 | 0.5 | 0.4 | 0.3 | 0.2 | |
KW | 3.2 | 7.9 | 9.0 | 9.3 | 8.8 | 9.0 | 8.4 | 9.1 | 9.0 | 8.7 | 9.0 | 8.0 | |
130 | L/Min | 95.3 | 77.6 | 66.2 | 45.9 | 32.4 | 26.5 | 16.5 | 13.4 | 8.9 | 7.4 | 6.6 | 4.7 |
M3/h | 5.7 | 4.7 | 4.0 | 2.8 | 1.9 | 1.6 | 1.0 | 0.8 | 0.5 | 0.4 | 0.4 | 0.3 | |
KW | 3.8 | 9.3 | 10.6 | 11.0 | 10.4 | 10.6 | 9.9 | 10.7 | 10.7 | 10.3 | 10.6 | 9.4 | |
140 | L/Min | 102.6 | 83.6 | 71.3 | 49.5 | 34.9 | 28.6 | 17.8 | 14.4 | 9.6 | 7.9 | 7.1 | 5.1 |
M3/h | 6.2 | 5.0 | 4.3 | 3.0 | 2.1 | 1.7 | 1.1 | 0.9 | 0.6 | 0.5 | 0.4 | 0.3 | |
KW | 4.1 | 10.0 | 11.4 | 11.9 | 11.2 | 11.4 | 10.7 | 11.5 | 11.5 | 11.1 | 11.4 | 10.1 | |
200 | L/Min | 146.6 | 119.5 | 101.8 | 70.7 | 49.9 | 40.8 | 25.4 | 20.6 | 13.7 | 11.3 | 10.2 | 7.2 |
M3/h | 8.8 | 7.2 | 6.1 | 4.2 | 3.0 | 2.4 | 1.5 | 1.2 | 0.8 | 0.7 | 0.6 | 0.4 | |
KW | 5.9 | 14.3 | 16.3 | 17.0 | 16.0 | 16.3 | 15.3 | 16.5 | 16.4 | 15.8 | 16.3 | 14.5 | |
280 | L/Min | 205.2 | 167.2 | 142.5 | 99.0 | 69.8 | 57.2 | 35.6 | 28.9 | 19.2 | 15.8 | 14.3 | 10.1 |
M3/h | 12.3 | 10.0 | 8.6 | 5.9 | 4.2 | 3.4 | 2.1 | 1.7 | 1.1 | 1.0 | 0.9 | 0.6 | |
KW | 8.2 | 20.1 | 22.8 | 23.8 | 22.3 | 22.9 | 21.4 | 23.1 | 23.0 | 22.2 | 22.9 | 20.3 | |
350 | L/Min | 256.5 | 209.1 | 178.1 | 123.7 | 87.3 | 71.4 | 44.5 | 36.1 | 23.9 | 19.8 | 17.9 | 12.7 |
M3/h | 15.4 | 12.5 | 10.7 | 7.4 | 5.2 | 4.3 | 2.7 | 2.2 | 1.4 | 1.2 | 1.1 | 0.8 | |
KW | 10.3 | 25.1 | 28.5 | 29.7 | 27.9 | 28.6 | 26.7 | 28.9 | 28.7 | 27.7 | 28.6 | 25.3 | |
400 | L/Min | 293.1 | 238.9 | 203.6 | 141.4 | 99.8 | 81.7 | 50.9 | 41.2 | 27.4 | 22.6 | ||
M4/h | 17.6 | 14.3 | 12.2 | 8.5 | 6.0 | 4.9 | 3.1 | 2.5 | 1.6 | 1.4 | |||
KW | 11.7 | 28.7 | 32.6 | 33.9 | 31.9 | 32.7 | 30.5 | 33.0 | 32.8 | 31.7 | |||
450 | L/Min | 329.8 | 268.8 | 229.0 | 159.0 | 112.2 | 91.9 | 57.3 | 46.4 | 30.8 | |||
M5/h | 19.8 | 16.1 | 13.7 | 9.5 | 6.7 | 5.5 | 3.4 | 2.8 | 1.8 | ||||
KW | 13.2 | 32.3 | 36.6 | 38.2 | 35.9 | 36.7 | 34.4 | 37.1 | 36.9 |
